Informazioni di Base.
Model No.
CJX2(LC1)-1210
tensione
24 v c.a., 48 v c.a., 230 v c.a.
Pacchetto di Trasporto
Standard Export Packing
Specifiche
220V
Marchio
QG
Origine
Zhejiang
Descrizione del Prodotto
Generale :

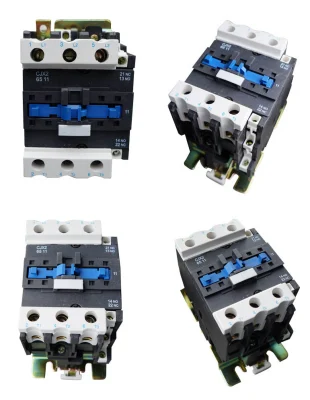

Il contattore AC serie CJX2-LC1-D viene utilizzato per il circuito di potenza c.a. 50HZ /60HZ, tensione nominale a 660V, carrent nominale a 95A. Per l'accensione e il cortocircuito, avviare e controllare frequentemente il motore AC. Può anche essere utilizzato come contattore di ritardo, contattori con interblocco meccanico e avviatori stella-triangolo , mentre si combina con il contatto ausiliario, gli interblocchi di ritardo e meccanici. Può anche diventare il motorino di avviamento elettromagnetico mentre si combina al relè termico . Produzione di prodotti conforme agli standard IEC947-2, VED0660 e BS5452
Dati tecnici
| Articolo | CJX2-LC1-D09 | CJX2-LC1-D12 | CJX2-LC1-D18 | CJX2-LC1-D25 | CJX2-LC1-D32 | |
| Lavoro nominale | AC3 | 9 | 12 | 18 | 25 | 321 |
| Corrente(A) | AC4 | 3.5 | 5 | 7.7 | 8.5 | 12 |
| Capacità trifase AC3 | 220 V/230 V. | 2.2 | 3 | 4 | 5.5 | 7.5 |
| Motore a gabbia trifase | 380 V | 4 | 5.5 | 7.5 | 11 | 15 |
| AC3(MODELLO KW) | 415 | 4 | 5.5 | 9 | 11 | 15 |
| 440 | 4 | 5.5 | 9 | 11 | 18.5 | |
| 500 | 5.5 | 7.5 | 10 | 15 | 18.5 | |
| 660/690 | 5.5 | 7.5 | 10 | 15 | 50 | |
| Corrente termica nominale(A) | AC4X104 | 20 | 20 | 32 | 40 | 15-7 |
| Durata elettrica | AC3X106 | 20 | 20-15 | 20-7 | 15-7 | 2 |
| 2 | 2 | 2 | 2 | 20 | ||
| Durata meccanica | 20 | 20 | 20 | 20 | ||
| Numero di contatti | 3P+NO | |||||
| 3P+NC |
| Articolo | CJX2-LC1-D40 | CJX2-LC1-D50 | CJX2-LC1-D65 | CJX2-LC1-D80 | CJX2-LC1-D95 | |
| Lavoro nominale | AC3 | 40 | 50 | 65 | 80 | 95 |
| Corrente(A) | AC4 | 18.5 | 24 | 28 | 37 | 44 |
| Capacità trifase AC3 | 220 V/230 V. | 11 | 15 | 18.5 | 22 | 25 |
| Motore a gabbia trifase | 380 V | 18.5 | 22 | 30 | 37 | 45 |
| AC3(MODELLO KW) | 415 | 22 | 25 | 37 | 45 | 45 |
| 440 | 22 | 30 | 37 | 45 | 45 | |
| 500 | 22 | 30 | 37 | 55 | 55 | |
| 660/690 | 30 | 33 | 37 | 45 | 45 | |
| Corrente termica nominale(A) | AC4X104 | 60 | 80 | 80 | 125 | 125 |
| Durata elettrica | AC3X106 | 10-7 | 7 | 7-6 | 7-5 | 7-5 |
| 2 | 2 | 1.6 | 1.6 | 1.6 | ||
| Durata meccanica | 20 | 20 | 20 | 10 | 10 | |
| Numero di contatti | 3P+NA+NC | |||||
