Descrizione del Prodotto

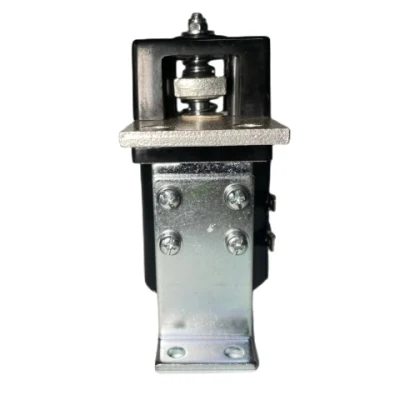

Il contattore c.c. con blocco magnetico JW400A, JW500A, JW600A è stato progettato per carichi a corrente continua, incluso il sistema fotovoltaico solare, motori utilizzati su veicoli elettrici come i carrelli industriali. Sviluppati per carichi interrotti e senza interruzioni, i modelli JW400A, JW500A, JW600A sono adatti per la commutazione di carichi resistivi, capacitivi e induttivi.
I modelli JW400A, JW500A, JW600A sono dotati di chiusura magnetica con punte in lega d'argento, resistenti alla saldatura, resistenti all'usura e con eccellente conduttività. Il modello SW500 è dotato di terminali principali con prigioniero M10 e collegamenti con bobina a forcella da 6,3 mm. Può essere montato tramite fori maschiati M5 o staffe di montaggio - sia in dotazione, sia come elementi separati. Il montaggio può essere orizzontale o verticale, mentre i perni di contatto M10 devono essere rivolti verso l'alto. Se il requisito è per l'orientamento verso il basso, possiamo regolare il contattore per compensare questo.
| Modello | JW400A, JW500A, JW600A |
| Corrente nominale | 400 A, 500 A, 600 A. |
| Modulo di contatto | Blocco magnetico |
| Tensione di contatto | 6-80 V CC |
| Tensione bobina | 12 V C.C., 24 V c.c. o altre tensioni c.c. inferiori a 220 V c.c. |
| Potenza bobina | 11 W |
| Rigidità dielettrica della tensione | 50 Hz 1000 V CA 1 min |
| Caduta di tensione del contatto principale | <80 mV |
| Tempo di pull-in tipico | <30 ms. |
| Tempo di rientro tipico (Contatti N/o da aprire) | <30 ms. |
| Tensione di pull-in (bobina a 20ºC) | <66%us |
| Tensione di caduta (bobina a 20ºC) | 5% - 30% |
| Durata meccanica | 100 mila volte |
| Vita elettrica | 20 mila volte |
| Schema elettrico |  |
