Informazioni di Base.
Descrizione del Prodotto
Informazioni sul prodotto:

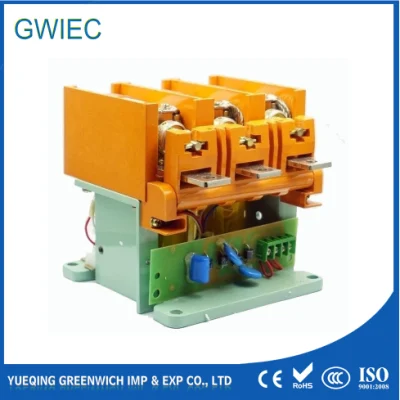

CONTATTORE A VUOTO CKJ5 220 V 380 V 440 V 690 V 1140 V 80 A 125 A. Contattore a vuoto a 3 poli 160A 250A 400A 500A 630A
Applicazione
Il contattore a vuoto c.a. serie CKJ5 è progettato per la realizzazione e la rottura di circuiti a lunga distanza, l'avviamento di frequenza e il controllo del motore c.a. nel sistema di alimentazione con tensione di esercizio nominale di 50 Hz-60Hz, fino a 1140V. Può anche essere realizzato con relè termico e tutti i tipi di dispositivi di protezione, come avviatore elettromagnetico, in particolare per avviatore elettromagnetico a scoppio e per tutti i tipi di apparecchiature di controllo di potenza. Esso può applicarsi al dipartimento della miniera, della metallurgia, del petrolio, dell'industria chimica, dell'energia, trasporti di comunicazione e così via.
Il contattore è conforme allo standard IEC 60947-4-1, GB/T 14048.4 e JB/TN 7122, i principali indicatori di prestazioni hanno raggiunto il livello internazionale.
"Y" significa che questo prodotto è dotato di un meccanismo di funzionamento a bobina e di un meccanismo di funzionamento a magnete permanente. Il tipo di meccanismo di funzionamento a bobina è normalmente utilizzato. I clienti possono scegliere il tipo adatto in base all'applicazione.
Condizioni di lavoro e di installazione normali
Temperatura ambiente: -25ºC~+40ºC
Altitudine: ≤2000
Umidità: Umidità relativa in media giornaliera inferiore al 95%, in media mensile inferiore al 90%.
La tensione di vapore acqueo in media giornaliera è inferiore a 2,2 kPa, in media mensile inferiore a 1,8 kPa.
Nessuna vibrazione normalmente violenta.
Parametro tecnico principale
| Modello | CKJ5-160/1140 | CKJ5-250/1140 | CKJ5-400/1140 | CKJ5-630/1140 | ||
| Principale Circuito | Corrente di esercizio nominale (IE) | 80 A, 125 A, 160 A. | 200 A, 225 A, 250 A. | 400 A. | 500 A, 630 A. | |
| Tensione di esercizio nominale (UE) | 1140 V. | |||||
| Frequenza nominale (fr) | 50 Hz | |||||
| Capacità nominale di produzione (100 volte) | 10E | |||||
| Capacità di interruzione nominale (25 volte) | 8E | |||||
| Capacità di interruzione limite (3 volte) | 2000 A. | 4500 A. | 4500 A. | 6000 A. | ||
| Tensione di resistenza (frequenza di potenza) | 4200 V. | |||||
| Circuito di comando | Tensione nominale (US) | CA. 220 V, CC. 110/220V o altra tensione di controllo personalizzata | ||||
| Tensione di resistenza (frequenza di potenza) | 2000 V. | |||||
| Potenza nominale (PS) di mantenimento elettrico | assorbimento | ≤600 VA | ||||
| in attesa | ≤50 VA | |||||
| Circuito ausiliario | Modulo | 2a+1b | 4a+3b | |||
| Tensione di resistenza (frequenza di potenza) | 2500 V. | |||||
| Valore nominale | CA 380 V/5 A, CC 380 V/1 A. | |||||
| Principale Contatto Parametro | fissa - distanza di contatto in movimento | 1.8±0,2 mm | 2.0±0,2 mm | |||
| Corsa eccessiva | 1.0±0,2 mm | |||||
| Pressione finale | 30±3N | 78±7,8 N. | 117.6±11,8 N. | 196±19,6N | ||
| Frequenza di funzionamento nominale | A lungo termine (AC-3) | 600 volte/h. | ||||
| A lungo termine (AC-4) | 300 volte/h. | |||||
| A breve termine | 3000 volte/h. | 2000 volte/h. | ||||
| Resistenza meccanica | 3,000,000 volte | |||||
| Resistenza elettrica | AC-3 | 600,000 volte | ||||
| AC-4 | 60,000 volte | 20,000 volte | 5,000 volte | |||
| Caratteristiche meccaniche | Orario di chiusura | ≤200 ms. | ||||
| Orario di apertura originale | ≤160 ms. | |||||
| sincronismo trifase | ≤3 ms. | |||||
| Scatto di chiusura | ≤10 ms. | |||||
Dimensioni di montaggio e di ingombro
Mostre:
Posso inserire il mio logo?
> certo, il logo del cliente può essere realizzato mediante laser, incisa, goffrata, stampa transfer ecc.
2.dovrei pagare il supplemento per la stampa del logo?
> normalmente usd 0.017/per colore, a seconda della situazione reale.
3.How circa la qualità?
> acquisire la certificazione CE e SGS.
QC > 100% nel processo di produzione e prima del confezionamento.
Posso acquistare un campione 1pz prima e un piccolo ordine?
> ovviamente, supportare l'ordine dei campioni e dei piccoli ordini, specialmente per i nuovi clienti in determinate condizioni
5.Qual è il livello di campione 1pz?
>alcuni economici possono liberi per 1pz ma hanno bisogno di vedere le scorte effettive.
6.If ho i miei pensieri, avete persona da progettare secondo il mio concetto?
> certamente, il nostro team di progettazione è pronto a fare per voi.
7.quanto tempo per fare un campione?
> 2-5 giorni, che dipende dalla complessità dei campioni.
8.la quota campione è rimborsabile o no?
> sicuro, rimborsabile una volta confermato l'ordine.
