Informazioni di Base.
Model No.
DAM1-630
Poli Number
3
Tipo
Circuit Breaker
Funzione
Interruttore automatico convenzionale, Circuit-Breaker Failure Protection, Protezione da sovracorrente
Certificazione
ISO9001 -2000, CE, CB, CCC, Asta, Semko, RoHS
base
materiale bmc sgranatura
regolabile termicamente
min:0.7-max:1 poll
magnetico regolabile
min:5-max:10 poll
tensione di isolamento nominale
1000 v.
tensione di esercizio nominale
400/415 v.
quota del contorno
255x140x103,5 mm
Pacchetto di Trasporto
Carton
Specifiche
250, 315, 400, 500, 630A
Marchio
CDADA, OEM, ODM
Origine
Shanghai, China
Codice SA
8536200000
Capacità di Produzione
10000PCS/Month
Descrizione del Prodotto
Introduzione

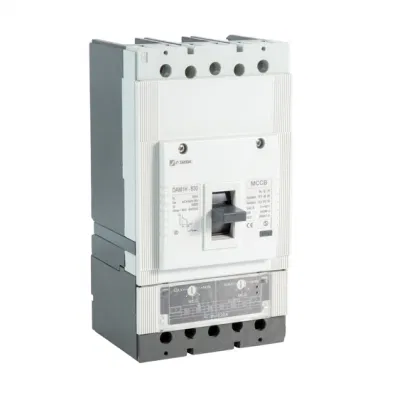

La gamma regolabile termica e magnetica DAM1 di interruttori automatici con custodia stampata è progettata e realizzata in conformità agli standard di classe mondiale. Fornisce protezione da sovraccarico e cortocircuito per tutte le applicazioni. Gli elementi termici e magnetici, regolabili su un'ampia banda, rendono questi MCCB ideali per qualsiasi applicazione di distribuzione.
Ampia gamma di °: Da 400 a a 630 a (CA)
Dimensioni compatte
°impostazione termica regolabile (70-100%)"
°regolazione magnetica regolabile (5-10 volte)"
°predisposizione del pulsante Push to TRIP.
°separare i contatti principali e gli archi
Ampia gamma di accessori in °.
La gamma regolabile termica e magnetica DAM1 di interruttori automatici con custodia stampata è progettata e realizzata in conformità agli standard di classe mondiale. Fornisce protezione da sovraccarico e cortocircuito per tutte le applicazioni. Gli elementi termici e magnetici, regolabili su un'ampia banda, rendono questi MCCB ideali per qualsiasi applicazione di distribuzione.
Vantaggi
Ampia gamma di °: Da 400 a a 630 a (CA)
Dimensioni compatte
°impostazione termica regolabile (70-100%)"
°regolazione magnetica regolabile (5-10 volte)"
°predisposizione del pulsante Push to TRIP.
°separare i contatti principali e gli archi
Ampia gamma di accessori in °.
| Interruttori automatici magnetici regolabili termici (TAMA) |  | |||||
| Modello | DAM1-630 | |||||
| Codice capacità di interruzione | N | S | H | G | ||
| Corrente nominale dimensioni telaio- Inm (A) | 400 A. | |||||
| Corrente nominale in (40, 50 o 55ºC) (A) | 250 - 315 (350)- 400 - 500 - 630A | |||||
| UI(c. A. ) 50 Hz (V) | 750 V. | |||||
| UE(c. A. ) 50 Hz (V) | 400/415 V. | |||||
| Numero di poli | 3P /4P | |||||
| ICU (KA) | 35 | 50 | 70 | 85 | ||
| ICS (KA) | 26.25 | 37.5 | 52.5 | 52.5 | ||
| ICM(picco)(KA) | 70/0.25 | 110/0.25 | 154/0.2 | 187/0.2 | ||
| Uimp (V) | 8000 | |||||
| Proprietà dielettrica (V) | 3000 | |||||
| distanza di solitudine (mm) | ≤60/0 | |||||
| Resistenza | Cicli totali | 5000 | ||||
| Vita elettrica | 1000 | |||||
| Vita meccanica | 4000 | |||||
| Viaggio sovracorrente | Regolabile termicamente | Min: 0, 7In -Max: 1In | ||||
| Magnetico regolabile | 5 poll. -10 poll | |||||
| Categoria (EN 60947-2/IEC 60947-2) | Circuito principale | A/B. | ||||
| Circuito ausiliario | AC-15 | |||||
| Rilascio sotto tensione | √ | |||||
| Rilascio shunt | √ | |||||
| Contatto ausiliario | √ | |||||
| Contatto allarme | √ | |||||
| Contatto ausiliario e allarme | √ | |||||
| Meccanismo di azionamento della maniglia | √ | |||||
| Meccanismo di funzionamento elettrico | √ | |||||
| Clip DIN | - | |||||
| Coperchio terminale | √ | |||||
| Separatore di fase | √ | |||||
| Maniglia di estensione | √ | |||||
| L (mm) | 3P | 140 | ||||
| 4P | 184 | |||||
| L (mm) | 3P | 254 | ||||
| 4P | 254 | |||||
| H (mm) | 3P | 103.5 | ||||
| 4P | 103.5 | |||||
| Peso | Versione fissa 3P/4P | 5.1/7.1 | ||||
| Versione a innesto 3P/4P | 6.5/8.5 | |||||
| Estrarre la versione 3P/4P | 6.5/8.7 | |||||
